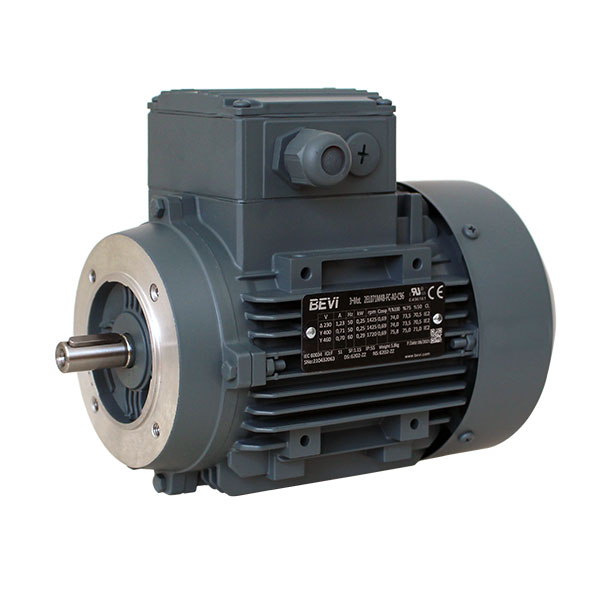

Representative image only.
Hjem / Produkter / Elektromotorer / 3-fase elektromotorer / 2EL071M4B-FC-A0-C96 Elmotor
2EL 71 4-pol
0,25 kW B14 IE2
Artikkel nummer:
128116
Tilgjengelig på lager

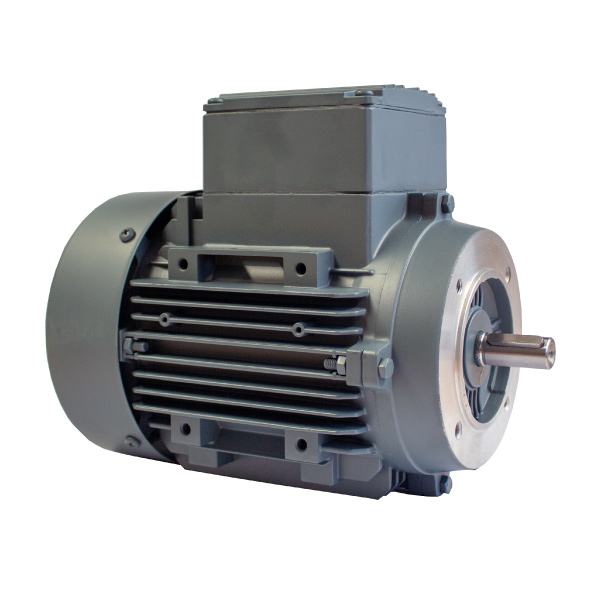

Representative image only.
| Motor data 50 Hz | |
|---|---|
| Power, 50 Hz (kW) | 0,25 |
| Voltage, 50 Hz (V) | 230/400 |
| Speed, 50 Hz (RPM) | 1425 |
| Current, 50 Hz, 230 V (A) | 1,2 |
| Current, 50 Hz, 400 V (A) | 0,7 |
| Power factor, 50 Hz (cos φ) | 0,69 |
| Efficiency 50 Hz, 100 % | 74,0 |
| Efficiency 50 Hz, 75 % | 73,5 |
| Efficiency 50 Hz, 50 % | 70,5 |
| Motor data 60 Hz | |
| Power, 60 Hz (kW) | 0,29 |
| Voltage, 60 Hz (V) | 460Y |
| Speed, 60 Hz (RPM) | 1725 |
| More technical information | |
| Frame size | 71 |
| Poles | 4 |
| Mounting (IM) | B14 |
| Shaft diameter (mm) | 14 |
| Insulation class | F |
| Degree of protection (IP) | 55 |
| Efficiency class | IE2 |
| Ratio of starting current to rated current (Ia/In) | 4,4 |
| Ratio of starting torque to rated torque (Ma/Mn) | 2,0 |
| Ratio of sweeping torque to rated torque (Mmax/Mn) | 3,0 |
| Moment of iniertia, (J), (kgm²) | 0,00067 |
| Product series | 2EL |
| Cooling (IC) | 411 |
| Temperature rise class | B |
| Weight | |
| Net weight (kg) | 5.9 |
| Material and colour | |
| Colour | Grey, RAL 7031 |
| Housing | Aluminium |
| Bearings DE and NDE | |
| Bearing DE | 6202 2Z |
| Bearing NDE | 6202 2Z |
Dimensions are in millimeters (mm) unless otherwise noted.
| Housing | |
|---|---|
| AC | 137 |
| bW | 1×M20 |
| L | 244 |
| Shaft | |
| D | 14 |
| GA | 16 |
| F | 5 |
| DH | M5x12 |
| E | 30 |
| Flange, B14 / C2 | |
| LE (B14 / C2) | 12 |
| M (B14 / C2) | 85 |
| N (B14 / C2) | 70 |
| P (B14 / C2) | 105 |
| S, mm Ø (B14 / C2) | M6 |
| T (B14 / C2) | 2,5 |
